Установка подвесного унитаза

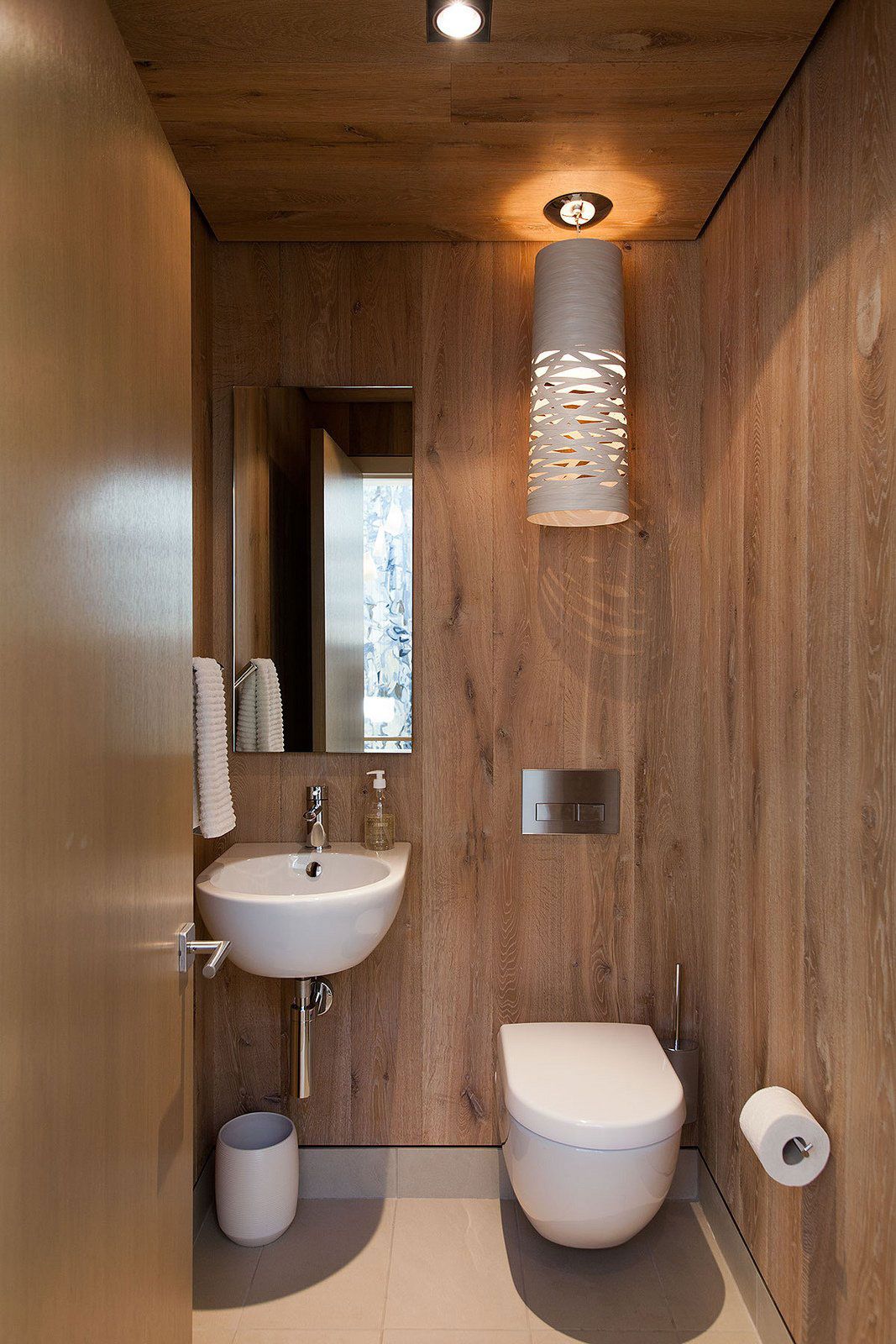

Внешний вид подвесного унитаза в ванной

Подвесной тип унитазов в последнее время всё чаще устанавливается в ванных комнатах. Такой унитаз постепенно стал переходить из разряда модных и дорогих сантехнических устройств в доступные и практичные. Главная особенность такого унитаза в том, что он выглядит более элегантно по сравнению с обычным напольным. Он более гигиеничен, так как не создает неудобств при мытье полов ванной.

Часто можно встретить мнение, что такой тип унитазов пригоден только для больших по площади ванных комнат, в действительности же наоборот. Подвесной унитазов экономит площадь. Так, для установки подвесного унитаза вместе с бачком для слива воды достаточно отступить всего 15 см от несущей стены, а при размещении комплектующих в углублении в стене и того меньше.

Что касается слухов о недостаточной надёжности крепления подвесного унитаза, то они совершенно нелепы. Стандартная стальная рама для инсталляции подвесного унитаза гарантированно с запасом прочности выдерживает вес от 300 до 800 кг. Поэтому отломать подвесной унитаз под силу разве что слону, но ни как не человеку.

Давайте рассмотрим подробно, какие комплектующие нужны, и как проводиться установка подвесного унитаза.

Чаша унитаза

Это сам унитаз, изготовленный из фарфора. По сути он ни чем не отличается от обычного напольного унитаза с боковым сливом за исключением того, что крепления у него находятся не внизу, а сбоку. Стандартные размеры подвесных унитазов:

— длинна 500-600 мм;
— ширина 300-400 мм;
— высота 350-450 мм.

Чаша подвесного унитаза

Многие покупатели думают, что подвесной унитаз дорог из-за чаши. На самом деле цена самой чаши подвесного унитаза ни чем не отличается от стоимости обычного напольного унитаза, и в зависимости от качества и производителя колеблется от 350 до 2000 гривен и выше. Более высокая стоимость подвесного унитаза по сравнению с обычным напольным обусловлена прежде всего стоимостью других комплектующих.

Система смыва

Как правило, монтаж подвесного унитаза подразумевает использование для смыва скрытого сливного бачка. Этот бачок спрятан от глаз за перегородкой с отделкой. Такой бачок отличает от обычного такими особенности:

— малая толщина, обычно от 8 до 12 см;
— имеет боковое расположение кнопки спуска;
— выполнен из пластика, с теплоизоляцией для предотвращения образования конденсата.

Сливной бачок для скрытого монтажа унитаза

Бачок обычно имеет рабочий объём 9-10 литров и идёт в комплекте со сливными патрубками и крепежными деталями. Средняя цена таких бюджетных бачков для скрытого монтажа составляет порядка 500-800 гривен.

Для комплектации скрытого сливного бачка нужно выбрать и купить боковую панель с кнопкой для смыва. Это не просто кнопка, а декоративный элемент, сняв который можно получить доступ к бачку для ремонта. Пластиковые панели с кнопками смыва стоят в среднем от 150 до 250 гривен, хромированные порядка 300 гривен.

Но система слива в виде бачка для скрытого монтажа — это не единственно возможное решение. Можно купить комплект подвесного унитаза с обычным открытым керамическим бачком.

Пневматический кран скрытого монтажа с таймером для смыва туалета

Боковые кнопки для скрытых сливных бачков унитаза

Также для смыва можно использовать устройства смыва под давлением, то есть смыв струёй воды из напорного водопровода без использования бачка накопителя. Такие системы смыва представляет собой пневматический кран-кнопку с таймером, который подключается к водопроводу. После нажатия кран автоматически закрывается через 6-8 с.

Для подвесного бачка более подходит использовать вариант закрытого устройства смыва под давлением, то есть когда видно только лишь кнопку смыва. Средняя стоимость закрытых устройств смыва под давлением от 400 гривен. При выборе такой системы смыва учитывайте, что в напорном водопроводе должен быть достаточно хороший напор воды для качественного смыва.

Подвесной унитаз с открытым бачком для смыва

Инсталляция для подвесного унитаза

Крепление для подвесного унитаза

Инсталляция для подвесного унитаза позволяет быстро его установить

Самый простой в монтаже, но не самый бюджетный, вариант, — это использовать для крепления подвесного унитаза готовую систему инсталляции. Такая система инсталляции представляет собой сварную стальную раму с креплениями к стене, к полу и крепления для унитаза, а так же часть канализационной системы (сливной патрубок). Рама чаще всего крепится в четырёх точках: две к стене и две к полу. В более дорогих системах инсталляции можно так же подбирать ширину инсталляции и регулировать высоту, на которой будет закреплён унитаз. Как правило, её можно купить в комплекте со сливным бачком и кнопкой от производителя. Минимальное расстояние от стенки, на котором можно установить инсталляцию составляет от 150 до 180 мм (в зависимости от производителя и типа инсталляции).

Таблица. Основные комплектующие для установки подвесного унитаза и их средняя стоимость

Монтаж подвесного унитаза своими руками без инсталляции

Монтаж подвесного унитаза с использованием готовой рамы инсталляции довольно прост и заключается лишь в закреплении рамы и сборке комплектующих. Но это небюджетный вариант ввиду значительно стоимости готовой системы инсталляции для подвесного унитаза.

Для тех, кто не ищет лёгкий путей и хочет сэкономить средства, предлагаю ознакомиться с вариантом установки подвесного унитаза к монолитному бетонному основанию. Такой вариант более трудоёмкий, но чрезвычайно дешев. Для того чтобы выполнить монтаж подвесного унитаза на самодельное бетонное основании потребуется:

— 2 резьбовых стержня диаметром 20 мм и длинной от 500 до 800 мм (в зависимости от расстояния крепления унитаза);
— 4 гайки, 4 шайбы М20;
— около 40 литров бетона М200;
— шурупы по дереву и листы фанеры или другого листового материала для сборки опалубки.

На рисунке изображена схема крепления подвесного унитаза. Стержни (1) закрепляются в несущей стене, на выпуски этих стержней будет вешаться унитаз. Монолитное бетонное основание (2) воспринимает давление от нижней части унитаза, в нём же располагается муфта для слива стоков из унитаза.

Установка сливной муфты в трубу канализации

Схема установки подвесного унитаза без использования готовой рамы инсталляции
1. стальной стержень с резьбой М20, 2. монолитное бетонное основание, 3. пластиковая сливная муфта 90º для унитаза

Надёжность такого способа крепления будет зависеть от прочности стержней (1). При прочном закреплении их в стене и диаметре 20 мм свободные концы стержней смогут выдержать вес не менее 500 кг.

Для подключения сливного унитаза к канализации потребуются следующие комплектующие:

— муфта для слива унитаза, угол 90º;
— отрезок пластиковой трубы для канализации 110 мм, длинной 8 см (для подключения вывода унитаза к муфте);
— герметик силиконовый универсальный.

Комплектующие для подключения подвесного унитаза к канализации

Перед сборкой опалубки следует определить рассположение крепёжных отверстий

Монтаж сливного унитаза начинается с установки муфты для слива. После этого Вы сможете прикинуть высоту, на которой будет подвешен унитаз. Если это высота окажется слишком большой, можно отрезать часть муфты на необходимую длину. Если же высоты окажется недостаточно, то можно добавить отрезок канализационной трубы-патрубка. Так же Вы сможете замерить, примерно, какого размера нужно будет взять щиты для опалубки, берите щиты с запасом по размерам хотя бы на 5 см. Лишнее всегда можно будет отрезать.

Далее приступаем к замерам. Нужно замерить расстояние между крепёжными отверстиями (обычно 200 мм) и их положению относительно верха унитаза. Всё это нужно для того, чтобы наметить на опалубке, где делать отверстия.

Замерив положения отверстий на подвесном унитазе, переносим их на щит опалубки. Для изготовления щитов опалубки подойдёт любой прочный листовой материал (фанера, ДСП, OSB, доска). После разметки, перед тем как сверлить дырки, приложите унитаз к опалубке и проверьте правильность расположения отметок. Обычно диаметр отверстий в унитазе составляет 25 мм, а значит при использовании для крепления стержней диаметром 20 мм нужно разметить их положение с точностью +/- 5 мм.

Разметка на щите опалубки отверстий для крепления унитаза

Отрезаем резьбовые стержни до нужной длинны. Длинна будет равна толщине заглубления в стену плюс расстояние между стеной и унитазом, плюс монтажная толщина унитаза, плюс длинна свободных концов на которые будут накручиваться гайки.

Стержни резьбовые для крепления подвесного унитаза

Способы закрепления резьбовых стержней в стене

Возможны два способа закрепления стержней для крепления подвесного унитаза в стене:

1. Крепление через стену с помощью шайбы и гайки М20. Этот способ наиболее простой и универсальный. Для этого нужно просто просверлить стену насквозь, одеть шайбу и накрутить гайку. Этот способ подходит для любого материала стены, достаточно устойчивых к изгибу стен или каркасов.

2. Если же доступа к наружной поверхности стены нет, то можно закрепить стержень непосредственно в самой стене с помощью клея для бетона типа «химический анкер». Для этого нужно просверлить дырку в стене глубиной минимум 15 см, продуть от пыли. Далее влить клей и установить стержень. Этот способ гарантирует надёжное закрепление для средних нагрузках (300-400 кг) только в стенах из относительно прочного материала (бетон, полнотелый или пустотелый кирпич, бетонные блоки, древесина). Например, стены из ракушняка или теплоизоляционного газобетона (плотностью 400 кг/м2 и менее) непригодны для такого способа крепления.

Крепление стержней через стену из шлакоблока толщиной 40 см

Анкер химический для закрепления стержней в прочной стене

Щиты для сборки опалубки

В итоге у Вас для сборки опалубки должно получиться три щита, два боковых и один центральный с отверстиями для стержней. Пред тем как будете крепить щиты опалубки, закройте, например, полиэтиленовым пакетом вывод муфты для слива. Это предотвратит попадание бетона внутрь при заливке опалубки.

Защита муфты канализации полиэтиленовым пакетом

После крепления опалубки следует проверить положение уровнем

После того как щиты собраны, не поленитесь проверить их вертикальное положение с помощью строительного уровня. Далее можно установить стержни и закрутить гайки, которые будут потом держать подвесной унитаз. Это придаст опалубке дополнительную устойчивость.

После сборки всей опалубки, попробуйте «одеть» подвесной унитаз на стержни. Если вдруг Вы где-то ошиблись в размерах, то до того как будет залит бетон, ещё есть возможность всё исправить. Так же важно обратить внимание на то, чтобы выходное отверстие унитаза примерно (+/- 1 см) совпадало с входным отверстием сливной муфты.

Опалубка для установки подвесного унитаза своими руками

В опалубке нужно поместить кусочек пенопласта, чтобы потом подключить слив

После сборки всей опалубки не забудьте прикрепить кусочек пенопласта, как показано на рисунке. Он нужен, чтобы в бетоне получилось углубление, и можно было подключить слив к унитазу.

После сборки опалубки можно приступать к бетонированию. Для этого приготовьте вручную или в бетономешалке бетон в таких пропорциях по объёму: 1 цемент; 2 песка; 3 щебня; 0,7 воды. Для того чтобы бетон получился удобоукладываемым, можно добавить жидкое мыло в количестве 10 мл на 10 литров воды для затворения бетона.

Бетон для бетонирования выступа под крепление подвесного унитаза без инсталляции

Бетонирование опалубки лучше производить мастерком

При бетонировании опалубки под крепление подвесного унитаза хорошо подходит народная мудрость «поспешишь – людей насмешишь». Лучше укладывать бетон понемногу мастерком, чтобы случайно не сместить под тяжестью бетона положение муфты для слива. Если она сместиться, то потом Вы можете не суметь подключить унитаз к сливу, придётся разбивать бетон и бетонировать заново. Так же не забудьте закрыть резьбовые стержни плёнкой, если на них случайно попадёт бетон, это потом затруднит накручивание гаек.

Уплотнения бетона с помощью штыкования

Монолитное бетонное основание для установки подвесного унитаза своими руками

Чтобы уплотнить бетон, можно его просто «проштыковать». Особенно тщательно нужно штыковать в углах. Качество уплотнения можно визуально определить так: когда цементное молочко начинает вытекать из мелких щелей, значит, бетон хорошо уплотнен.

После того как бетон залит и перед тем, как снимать опалубку, дайте ему выстояться в опалубке хотя бы одну неделю при комнатной температуре. У Вас получиться примерно такая конструкция как на фото.

Соединение унитаза с гибкой гофрой для подвода воды с помощью герметика

Чтобы подсоединить сливной бачок к подвесному унитазу, удобнее всего использовать гибкую гофру ПВХ диаметром 40 мм. Для этого гофра вставляется в выемку в унитазе для слива воды до упора, и в свободный промежуток заливается универсальный силиконовый герметик. Далее нужно зафиксировать гофру, чтобы она держалась неподвижно, пока герметик не затвердел, и подождать 2-3 суток (при комнатной температуре) до полной полимеризации герметика. После этого унитаз готов к монтажу на бетонное основание.

Сам по себе монтаж подвесного унитаза довольно прост:

1. наносим силиконовый герметик на все стыки между унитазом и резиновым кольцом отводной муфты, для надёжной герметизации стыка;

2. унитаз с прикреплённой гофрой надеваем на монтажные выпуски резьбовых стержней, надеваем шайбы и закручиваем гайки.

Герметизация резинового уплотнения с помощью силликонового герметика

Подвесной унитаз на самодельном бетонном основании

Далее выдерживаем унитаз в течении суток (для полимеризации герметика), подсоединяем отвод гибкой гофры к сливному бачку и устанавливаем понравившуюся крышку унитаза. Всё, теперь унитаз готов к эксплуатации.

Что касается финишной отделки бетонного основания, то можно использовать любой влагостойкий материал в зависимости от выбранного дизайна ванной и личных предпочтений. Если Вы выберете для отделки керамическую плитку, то поскольку бетон является слабовпитывающим основанием, керамическую плитку можно будет крепить на бетон, используя плиточный клей, без каких либо дополнительных мероприятий.

На изготовление опалубки и бетонирования такого основания для монтажа подвесного унитаза ушло примерно 4 часа по времени и всего около 40 гривен. Это стоимость резьбовых стержней с гайками и шайбами, а так же сливной муфты и компонентов для бетона.

Игорь Соларов, специально для iBud.ua
